中大功率電源相關產品(100W~300W)因受高效節能的法規規範及產品應用電源小型化需求增加。例如: TV電源板、顯示器電源板及PD快充適配器…等應用領域,其中LLC拓樸憑藉其零電壓切換理論、具高效率與高功率密度的優勢,在中大功率應用上逐漸取代Flyback反激拓樸,成為各大電源廠使用的首選方案。為迎合此趨勢,通嘉科技推出將 PFC 控制器與 LLC 控制器整合為一的完整解決方案。此類產品因設計簡化、控制電路集成化故具功耗低、外部元件極少等特點,迅速成為中大功率產品電源市場的晶片主流選擇。


為滿足中大功率產品的需求,通嘉科技推出集成臨界模式(CrM) PFC與電流模式LLC二合一的控制芯片LD7771及LD7771T,其中LD7771為SOP-16封裝,而LD7771T為TSSOP-20封裝。


LD7771集成高壓啟動、臨界模式(CrM) PFC控制與電流模式LLC控制及周邊電路,於一顆SOP-16封裝中,其電氣性能可以符合各國最新國際能效認可標準,如: DoE level VI、CoC Version 5 Tier 2及Energy Star certification、EU/ErP…等能效要求。

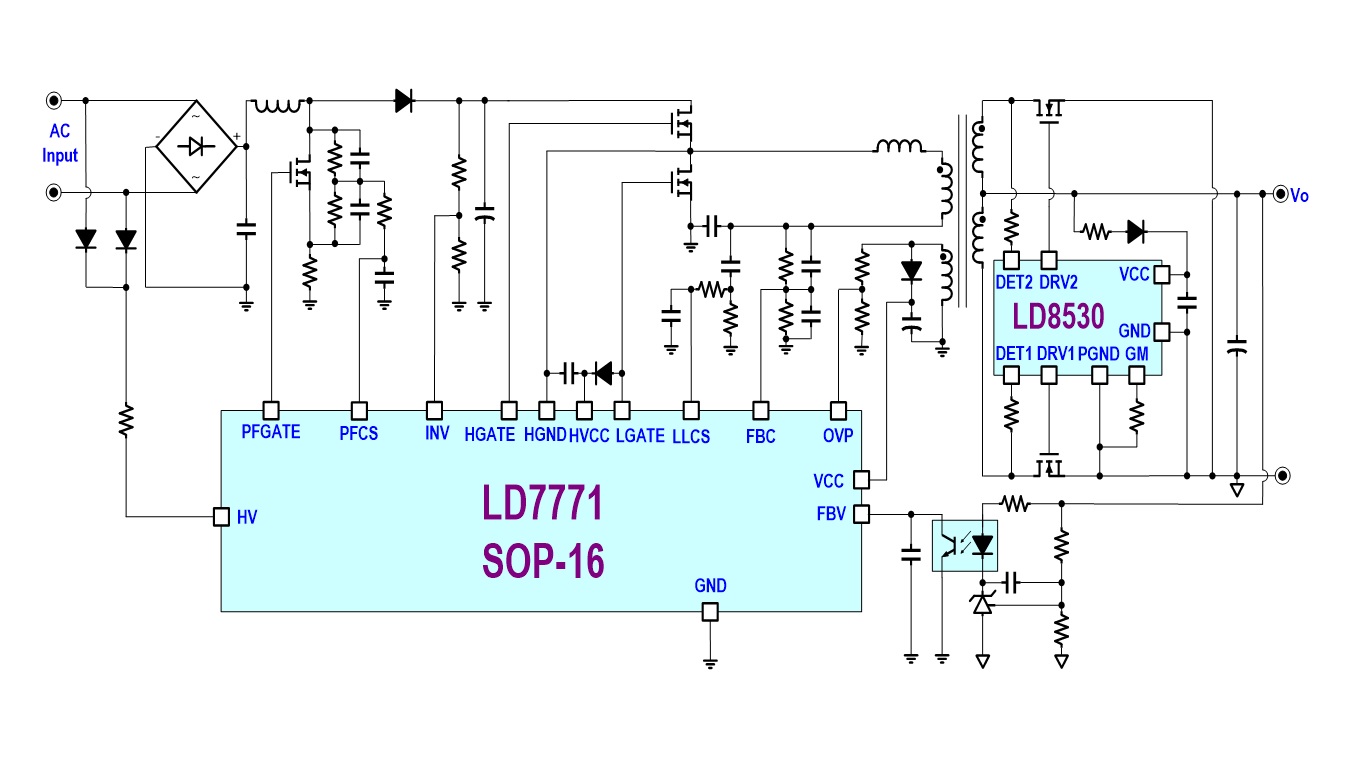

ld7771

圖一 LD7771芯片應用電路圖



其臨界模式(CrM)PFC級採用數位電路實現臨界模式控制,具備低電磁干擾(EMI)、低電流諧波(THDi)及高功因(PF)的優勢,特別適合各應用領域300W以下的應用; LLC級則是採用電流模式控制,搭配自適應死區調整,以提高反饋操作頻寬、加快暫態響應及提升整體轉換效率。此外,LD7771內建多種保護機制與周邊功能,最大程度提升IC的設計適用性,包括輸入BNI/O、過壓保護,以及輸出過壓、欠壓、過載、短路保護、ICX(電容放電)功能…等相關安全功能。同時,LD7771可透過韌體調整多項重要參數,如軟啟程序、保護模式、峰值負載及節能負載設定…等,以提高設計人員設計時的靈活性。


LD7771T在LD7771的基礎上以TSSOP-20封裝呈現,集成PGI (Power Good)訊號功能,免除需求額外PG晶片,該訊號除能顯示電源穩定通知外,亦可快速偵測AC斷電時先期通知終端設備,能在斷電前做應有之處置功能。

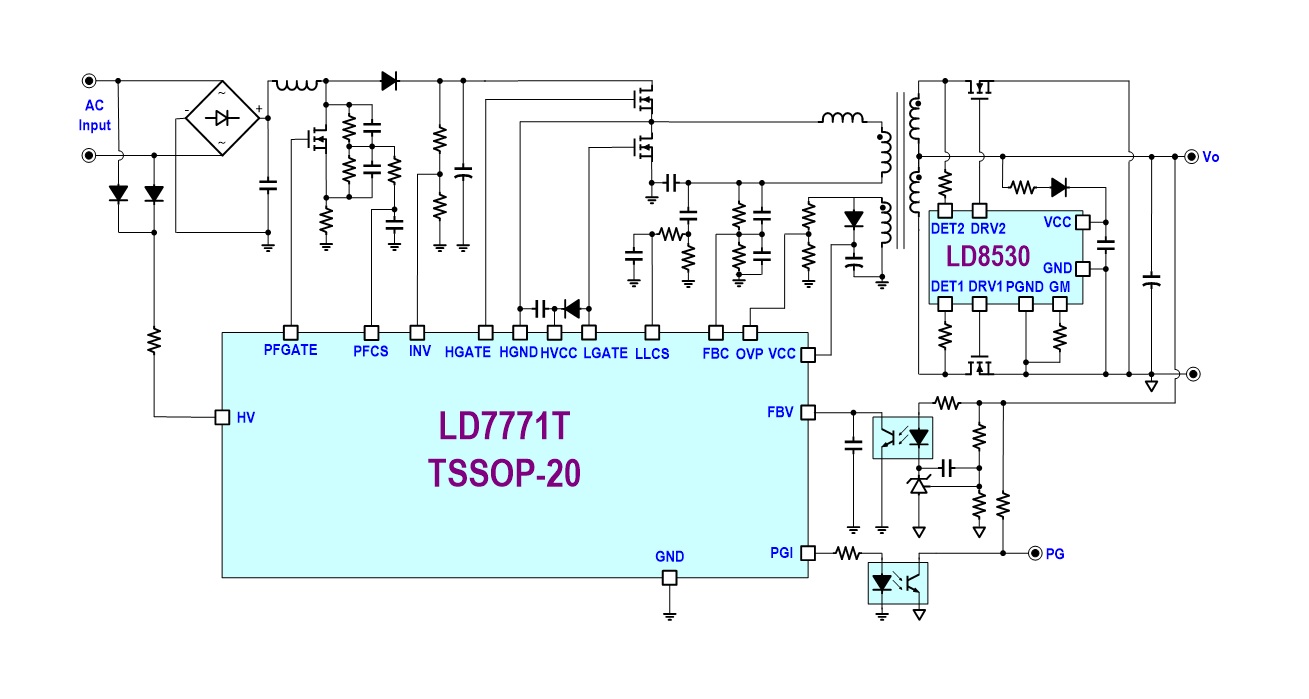

ld7771t

圖二 LD7771T芯片應用電路圖

整體特性優勢
- 可符合DoE level VI、CoC Version 5 Tier 2及ENERGY STAR certification、EU/ErP…等能效法規要求
- 內置高壓啟動
- 具有AC輸入欠壓(BNO)及過壓(AC OVP)保護功能
- 智慧ICX(安規電容放電)功能
- 可編程的韌體設定IC內部參數
- 獨立的輸出過壓/欠壓偵測腳位
- LD7771T具備PGI信號引腳
- 晶片過溫保護
PFC控制器
- 數字型的臨界模式(CrM)控制
- 高功因(PF)、低電流諧波(THDi)
- 切換不中斷的軟啟控制
- 快速的暫態負載反饋補償
- 兩級PFC輸出過壓保護
- 昇壓二極管短路保護
- 逐週期限流保護
LLC控制器
- 電流模式控制
- 自適應死區控制
- 低諧振腔電流及輸出無過衝電壓的軟啟控制
- 可調整的突發模式進出負載點
- 可調整的峰值負載能力
- 切換不中斷的防容性模式保護
- 精準的輸出過流保護
- 輸出短路保護



通嘉科技致力於ACDC 中大功率完整解決方案的產品研發,提供客戶研發單位在中大功率電源設計時能更俱全面性,同時完整解決方案提供的一站式服務,在供應鏈管理上能帶給客戶更有效率且準時到位,通嘉科技積極爭取與客戶取得雙贏的機會。


以上系列產品均有樣品供應,如需更詳細資訊,請聯繫通嘉業務或代理商或造訪通嘉科技網站,取得更多技術資訊www.leadtrend.com.tw
